Version: 1.x

工作台融合方案

前言

Godzilla可以作为一个独立的门户应用，接入其它子系统，也可以作为一个子应用，被嵌入到其它门户应用，并利用工作台来接入其它子系统，提供灵活、个性化工作台配置的能力。下面详细介绍GZA如何以子系统的方式被嵌入到另外一个门户中。

门户接入GZA应用

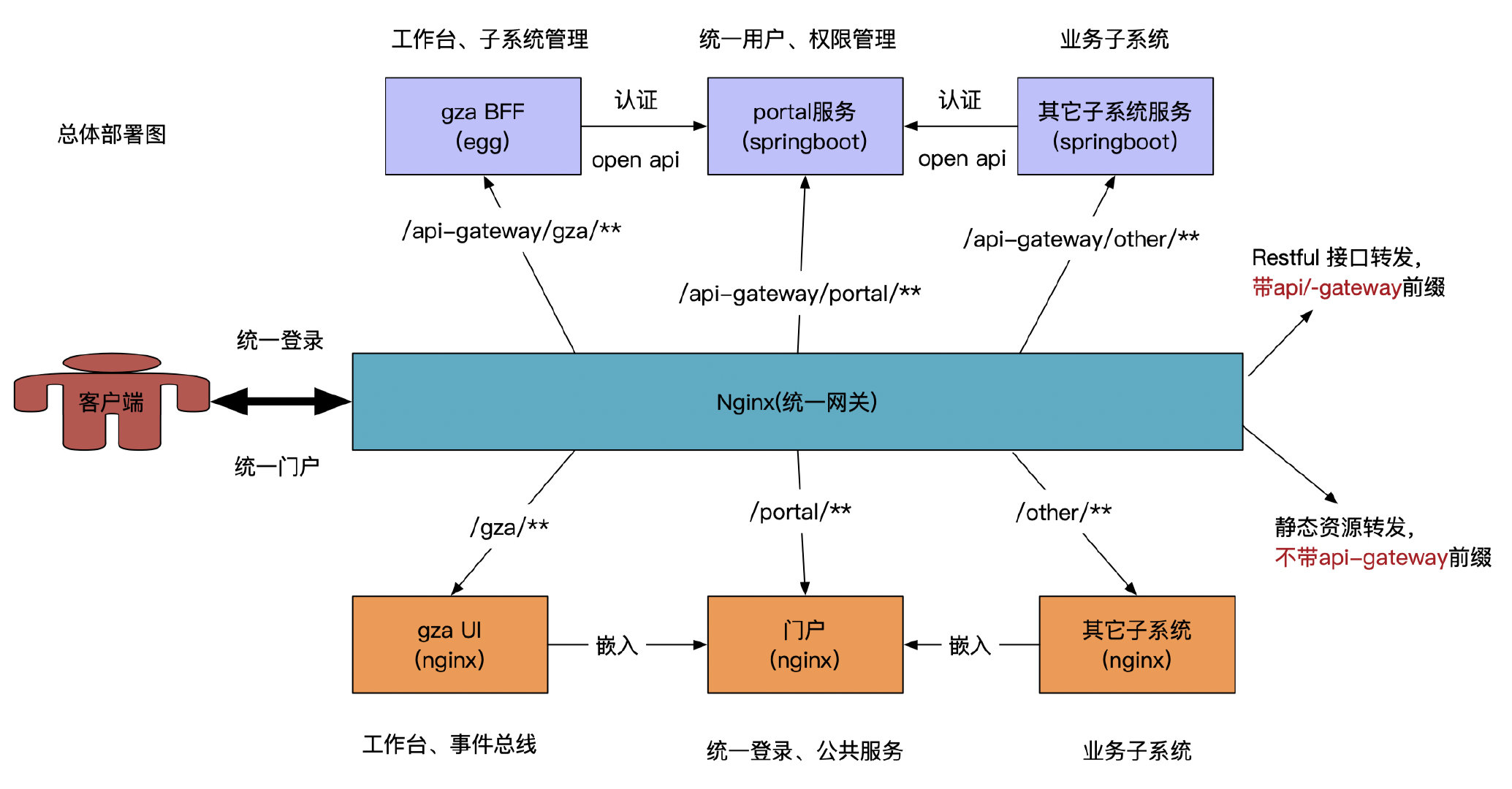

总体部署图

iframe src格式

假设GZA的环境信息如下

门户地址 http://portal.com
UI地址 http://gza.ui.com
BFF地址 http://gza.bff.com
应用ID gza

假设门户的信息如下

nginx地址 http://portal.com , 所有的静态资源和动态资源都在这里进行转发，包括门户应用和子应用
统一API网关 http://portal.com/api-gateway/xxx 所有的请求的url前缀都是api-gateway,后面+服务名称+path
静态资源转发 http://portal.com/xxx，所有的系统静态资源都通过nginx来转发，例如会将 http://portal.com/gza 转发到 http://gza.ui.com，同样门户也在这里转发

两种认证方式

token认证

嵌入GZA时，需按照如下格式以iframe的形式加载GZA

http://portal.com/api-gateway/gza/login?appId=gza&authToken=xxx&page=system/Application&isInIframe=true

各参数含义如下

appId，应用Id，必须提供
authToken，认证的token，需提供私钥用来验证和解析token，从而拿到用户信息。
page,需要打开的页面组件URL，可以是某个具体菜单的URL，也可以是工作台的URL
isInIframe, 这里为true

这里需要注意，需要提供子系统接入的认证token（和相应的秘钥），如果不提供，也可以直接明文传输用户信息，但通常不建议这样做。

BFF拿到authToken，调用门户提供的获取用户信息的接口(例如sys/loginController/userInfo)，第一可以校验用户，第二可以拿到用户信息，验证通过后重定向到http://portal.com/gza?userCode=xxx&token=xxx&appId=gza&page=system/Application&isInIframe=true 其中userCode为用户编码，token为jwt包含用户信息(这两个参数为GZA专用，其它子系统不会用到)，其它参数是透传的

cookies认证

嵌入GZA时，需按照如下格式以iframe的形式加载GZA

http://portal.com/api-gateway/gza/login?appId=gza&page=system/Application&isInIframe=true

各参数含义如下

appId，应用Id，必须提供
page,需要打开的页面组件URL，可以是某个具体菜单的URL，也可以是工作台的URL
isInIframe, 这里为true

BFF通过cookies拿到token，接下来的流程同上

两种嵌入方案

方案一

多个子页面（属同一个子应用）共享同一个iframe实例

GZA初始化之后，会向门户发送一个iframeReady的消息，门户收到iframeReady的消息后，需要再向GZA发送一个openPage的消息并指定要打开的页面。

为什么不可以在嵌入iframe后就向该iframe发送消息，这是因为iframe内部可能还没加载完，如果在没加载完之前就向iframe发送消息，iframe可能无法收到消息，所以需要等待iframe加载完之后才才可以发送消息，iframeReady就是这样的一个事件，只有收到这个事件了，才可以发消息

// 1. GZA子系统向门户发送iframeReady消息
window.parent.postMessage({
   type: 'iframeReady', // 消息类型
   appId: 'gza'
}, '*');

// 2. 门户收到iframeReady消息，然后向刚加载的iframe发送消息
window.addEventListener('message', (event) => {
  const {type, appId} = event.data;
  if(type === 'iframeReady') {
    // 门户最好维护一份iframes列表，key为应用id，value为iframe实例
    // 然后这里就可以通过应用id直接拿到iframe实例并向其发送消息
    gzaIframe.postMessage({
      type: 'openPage',
      page: 'system/Application'
    });
  }
}, true);

// 3. GZA子系统收到openPage事件，打开相应的页面

方案二

多个子页面(属同一个子应用)独享iframe，也即会有多个iframe实例

只需要在url上再增加一个参数isInWorkbench=true即可，例如：http://127.0.0.1:8889/login?appId=gza&authToken=xxx&page=system/Application&isInIframe=true&isInWorkbench=true

GZA工作台嵌入子应用

子应用管理

需要将接入工作台的子应用信息管理起来，并提供管理页面，GZA已经提供界面录入，只需要修改BFF，调用服务端接口将数据保存到后端数据库即可。

管理界面

对应的page为page=system/Application ，需要将该菜单挂在到门户菜单上，然后可以通过门户打开该界面进行维护

表结构(建议)

需要一张表来存储应用信息（sys_application），以下表结构为Godzilla推荐字典，当然您也可以按照自己的规范来定义，只要信息能够对应上即可

字段	描述	类型	非空	备注
app_id	应用编码	varchar(32)	是	唯一
app_name	应用名称	varchar(64)	是
app_url	应用地址	varchar(512)	是
app_type	应用类型	varchar(16)	是	仅支持iframe_src
status	应用状态	int(1)	是	1=启用，2=禁用

修改接口

修改BFF中src/lib/dao/application.ts代码，修改所有的实现，指向后端服务(目前是存储在本地的，上线后数据会丢失)

调用门户提供的接口时，按照门户的接口规范提供即可，例如需要token、netNo、language，则按照这种规范提供

import { BaseDao } from './base_dao';
import { provide, inject } from 'midway';

// const tableName = 'applications';

@provide()
export class ApplicationDao extends BaseDao {
  // db: any;
  constructor(@inject() ctx) {
    super(ctx);
    // this.db = this.app.lowdb.get(tableName);
  }
  /**
   * 根据应用ID获取应用信息
   * @param appId 应用ID
   */
  getByAppId(appId) {
    // TODO 修改为自己的实现,其它接口类似
    // const data = this.db.find({ appId }).value();
    // return Promise.resolve(data);
  }

  // ... 省略其它接口
}

接口定义(建议)

以下接口只是推荐，您可以按照自己的规范提供，功能对应上即可。

获取所有应用信息列表

url： api/v1/sys_applications/list
method: GET

response

{
  code: 200,
  data: {
    list: [{
      "appName": "百度",
      "appId": "baidu",
      "appUrl": "https://www.baidu.com",
      "status": "1",
      "appType": "iframe_src"
    }, {
      // ...
    }]
  },
  msg: '操作成功'
}

获取单个应用信息

url： api/v1/sys_applications/:appId
method: GET

response

{
  code: 200,
  data: {
    "appName": "百度",
    "appId": "baidu",
    "appUrl": "https://www.baidu.com",
    "status": "1",
    "appType": "iframe_src"
  },
  msg: '操作成功'
}

保存应用信息

url： api/v1/sys_applications
method: POST

request

{
  "appName": "百度",
  "appId": "baidu",
  "appUrl": "https://www.baidu.com",
  "status": "1",
  "appType": "iframe_src"
}

response
```
{
  code: 200,
  msg: '操作成功'
}
```

修改应用信息

url： api/v1/sys_applications/:appId
method: PUT

request

{
  "appName": "百度",
  "appUrl": "https://www.baidu.com",
  "status": "1",
  "appType": "iframe_src"
}

response
```
{
  code: 200,
  msg: '操作成功'
}
```

修改应用信息

url： api/v1/sys_applications/:appId
method: DELETE
response
```
{
  code: 200,
  msg: '操作成功'
}
```

门户配置应用菜单

应用信息是在GZA维护的，但是菜单是需要在门户统一维护的，在维护菜单的时候，需要把应用id携带上，工作台在加载子应用的时候，是根据应用id去找到对应的应用地址的，而不是在维护菜单的时候就把应用地址维护上了，配置完菜单后，就可以给用户授予菜单权限。

GZA需要的菜单信息如下

id, 菜单id
pId，菜单父级id，如果是一级菜单，则和id一样。
appId, 应用Id，例如这里填gza
name, 菜单名称(或者工作台名称)
url，菜单url(或者工作台url)，例如 system/Application 或者 FlexWorkbench/layout-1584927132939

工作台显示组件列表

这里显示的组件列表需要通过一个接口拿到，通常是门户提供的获取用户菜单的接口，接口需要包含如下要素

id, 菜单id
pId，菜单父级id，如果是一级菜单，则和id一样。
appId, 应用Id，例如这里填gza
name, 菜单名称(或者工作台名称)
url，菜单url(或者工作台url)，例如 system/Application 或者 FlexWorkbench/layout-1584927132939

需要注意的是所返回的菜单，如果对应的应用信息没有在GZA中维护，那么是不能够被加载的，需要维护进去或者将这一部分的菜单过滤掉。

修改BFF代码src/lib/dao/menu.ts中的getUserMenu方法，调用服务端提供的方法

子应用接入认证

工作台中的子应用如果也需要认证，那么最好提供统一认证方式，比如JWT，然后在加载子应用的时候将token通过url传递给子应用，这个token既可以在GZA中来生成和维护，也可以门户统一提供，工作台在加载子应用的时候将token透传给子应用。

注意，这里的token只是一种认证方式，也可以换成cookies认证

工作台配置管理

表结构

服务端提供一张表用于存储工作台配置（sys_workbench），表结构如下，并提供增删改查的接口

注意，您可以按照自己的规范定义表结构，以下只是推荐，信息对应上即可。

字段	描述	类型	非空	备注
id	工作台id	varchar(64)	是	非自增，由客户端生成
user_code	用户编码	varchar(32)	是
type	工作台类型	varchar(16)	是	system=系统场景&user=个人工作台
config	工作台配置	blob	是	json结构

获取用户工作台列表

包含系统场景

url： api/v1/sys_workbenchs/list
method: GET

response

{
  code: 200,
  data: {
    list: [{
      "id": "layout-xxx",
      "userCode": "admin",
      "config": {
        // json结构
      },
    }, {
      // ...
    }]
  },
  msg: '操作成功'
}

新增工作台

url： api/v1/sys_workbenchs
method: POST

request

{
  id: '',
  userCode: '',
  type: '',
  config: {}
}

response
```
{
  code: 200,
  msg: '操作成功'
}
```

修改工作台

url： api/v1/sys_workbenchs/:id
method: PUT

request

{
  userCode: '',
  type: '',
  config: {}
}

response
```
{
  code: 200,
  msg: '操作成功'
}
```

删除工作台

url： api/v1/sys_workbenchs/:id
method: DELETE
response
```
{
  code: 200,
  msg: '操作成功'
}
```

工作台使用

打开工作台管理

对应的page为page=WorkbenchManager ，需要将该菜单挂载到门户菜单上，然后可以通过门户打开该界面进行工作台维护

新增工作台

点击【新增个人工作台】或者【新增系统场景】按钮，选择布局后可制作工作台

点击【确定】按钮后，会打开一个新的tab，并在新的tab上选择组件制作工作台，由于GZA是作为一个子系统被嵌入的，而打开一个新的tab是门户的行为，所以GZA会选择向门户发送postMessage消息，并要求打开一个新的tab，注意该tab并不存在于当前系统菜单中。

// GZA发送postMessage
window.parent.postMessage({
  type: 'openPage', // 消息类型
  name: '我的工作台', // 工作台名称
  page: 'FlexWorkbench',
  appId: 'gza', // 应用ID
  props: {
    key: 'layout-1584754227011', // layout-1584754227011为工作台Id
    createConfig, // 工作台配置
  }
});

// 门户收到openPage消息，打开一个新的tab，并向gza的iframe发送openPage消息
gzaIframe.postMessage({
  type: 'openPage',
  name: '我的工作台',
  page: 'FlexWorkbench',
  props: {
    key: 'layout-1584754227011', // layout-1584754227011为工作台Id
    createConfig, // 工作台配置
  }
});

// GZA收到openPage事件，打开相应的工作台页面

以上是假设gza是只有一个实例的情况，如果是以多实例（每个工作台独享iframe）存在的，则稍微简单些，门户收到openPage消息后，打开一个新tab，加载新的iframe即可，其中page=FlexWorkbench/layout-1584754227011

将工作台url维护到门户

新增工作台之后，工作台列表就多了一个工作台，如果新增的工作台类似是系统场景，此时可以将工作台的url维护到门户菜单上，然后通过菜单授权，用户就可以直接通过菜单打开工作台。

设置默认工作台

默认工作台是用户个性化的行为，也即每一个用户设置的默认工作台可能会不一样，门户在初始化的时候先加载工作台列表（含个人和系统工作台），并筛选出默认工作台，然后打开相应的工作台，如果默认工作台有多个，则默认打开多个tab，并且显示最后一个tab的内容。

如何判读工作台：config配置中isDefaultOpen=true为默认工作台

修改工作台名称

修改工作台名称的时候，如果被修改的工作台已经打开，则会强制关闭原先的工作台，否则会造成工作台不一致的情况， GZA会向门户发送closePage的消息通知关闭tab

window.parent.postMessage({
  type: 'closePage',
  appId: 'gza',
  page: 'FlexWorkbench/layout-1584754227011'
});

删除工作台

删除工作台的时候，如果被删除的工作台已经打开，则会强制关闭原先的工作台，否则会造成工作台不一致的情况， GZA会向门户发送closePage的消息通知关闭tab（同上）

工作台组件间通信

事件总线

发送事件

示例：子系统 A 发送【用户变化】事件

sendWorkbenchEvent = props => {
  window.isInWorkbench &&
    window.parent.postMessage(
      {
        // 类型，标识为工作台事件，写死
        type: 'workbenchEvent', // 类型，标识为工作台事件
        // 目标应用Id，向那个应用发送事件，如果不指定，则向所有iframe发送事件
        appId: 'godzillaPro2',
        // 工作台Id，这个参数会在加载iframe的时候，通过url传给子系统
        // 指定事件只会向所在的工作台中的其它iframe发送，如果不指定，则向所有iframe发送
        // window._workbenchId,这个变量就是从url获取到，然后存储在window对象
        workbenchId: window._workbenchId,
        // 面板Id，，这个参数会在加载iframe的时候，通过url传给子系统
        // 指定事件不会向自身应用发送，也即自身即使监听了该事件，也不会收到事件
        // window._layoutItemId,这个变量就是从url获取到，然后存储在window对象
        layoutItemId: window._layoutItemId,
        // 事件名称，可以随意指定，但要确保唯一，事件要有含义
        eventName: 'user-data-changed',
        // 携带的业务数据,对象存储
        props: {
          type: 'addUser',
          data: {} // user数据
        } // 携带的业务数据
      },
      '*'
    );
};

接收事件

示例：子系统 B 响应【用户变化】事件

window.addEventListener(
  'message',
  event => {
    const { type, eventName, props } = event.data;
    if (type === 'workbenchEvent') {
      if (eventName === 'user-data-changed') {
        // 响应事件逻辑
        console.log(data);
      }
    }
  },
  true
);

如果通过子系统打开新的标签页

方案一，通过postMessage向门户发送消息，打开新标签页

方案二，方案一有个缺点，只能通过api触发，但是有很多是通过a标签触发的，这个时候要改造成api调用，是比较麻烦的，风险也比较大，但也不是没办法，可以通过捕获a标签的点击事件，如下为代码参考。

/* eslint-disable wrap-iife */
(function m() {
  // eslint-disable-next-line space-before-function-paren
  window.__link_proxy = function(options = {}) {
    if (window === window.top) {
      // return;
    }
    if (!options.appMapping) {
      return;
    }
    document.body.addEventListener(
      'click',
      e => {
        // 1. A标签
        // 2. href是一个有效的url
        // 3. target是_blank,也即原本是新窗口打开
        // 符合以上条件，则会通知门户打开新的tab并加载其内容
        if (e.target && e.target.tagName === 'A') {
          const { target, innerText, href, host, pathname } = e.target;
          if (target === '_blank' && href && href.startsWith('http')) {
            console.log(e);
            e.preventDefault();
            let appId = options.appMapping[host];
            if (!appId && window.location.host === host) {
              appId = options.appId;
            }
            if (appId) {
              window.top.postMessage({
                type: 'openPage',
                page: pathname.substr(1),
                appId,
                name: innerText || '详情',
              });
              return false;
            }
          }
        }
        return true;
      },
      true
    );
  };
})();

其它(建议)

工作台如何运维，如果将工作台url挂在到门户菜单上，则用户自定的工作台要挂在上去可能没那么容易。要么就提供单独的管理功能，比如右上角显示工作台的列表，用户可通过这个地方来打开工作台，且仅提供打开工作台的功能，如需新增、修改或删除工作台，可能最好还是打开【工作台管理】菜单进行操作。
